SBWDG-02F自動化設備綜合實訓臺
一、概述
自動化設備綜合實訓臺、電氣自動化設備安裝與維修實訓考核設備由鋼板制作的考核平臺、網孔板設備和電源裝置等組成。根據教學和實訓的需要，選擇不同的元件、器件和部件，可進行不同課程模塊，不同項目的實訓。使用完畢的元件、器件和部件，從設備上拆下，集中保管，損壞和丟失少。設備配備漏電保護、過載和電路保護，保障人身安全和設備使用安全。

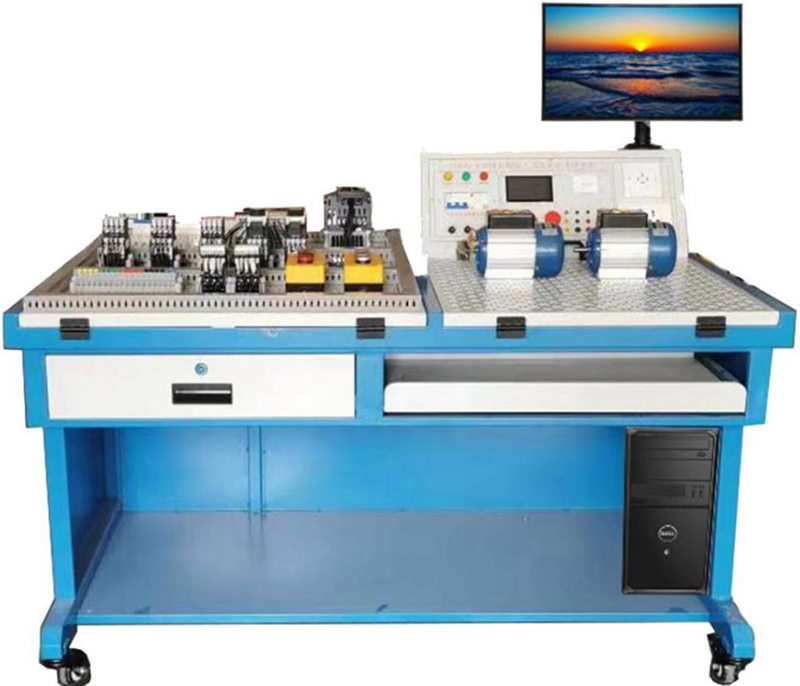

（圖片僅供參考、以實際配置為準）
二、▲設備技術指標
1.外型：整體尺寸1200mm×850mm×1000mm（±10mm）；
2.設備的材料：鈑金、木柜結構；
3.電源：
1)輸入：三相AC 380V ±10% 50HZ 三相五線 ；
2)固定交流輸出：三相五線 380V 接插式1組、220V接插式1組、220V插座式1組，380V插座式1組
4.智能電源管理系統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定7大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過遠程清除故障后，才能上電成功；能通過無線4G和有線以太網與手機APP和PC端云平臺通訊，沒有網絡的情況下，教室整套智能電源管理系統可離線獨立運行。
1)智能終端：智能電源管理系統以32位ARM為核心，采用4.3寸彩色觸摸屏為人機交互界面，實時監控設備運行情況，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；設備時間管理包含年月日時間的顯示；用戶通過刷卡方式請求開啟設備，PC端進行授權之后，設備可啟動使用，PC端可分時預約設備的啟動和停止。
2)手機APP：用電狀態界面實時顯示當前電壓、電流、有無功功率、電能、設備溫度、漏電電流值等；用電數據界面能智能查找近2年用電數據，設置界面能設置限定電能值、負載值、設備超溫值、過欠壓值、過欠壓恢復時間值等。后臺查看報警日志、操作日志、故障日志等。控制：可在微信小程序中遠程控制智能開關的通斷。
3)PC端軟件：每個設備狀態信息顯示，具有多個子界面，具有故障分析，用電能效分析、集中管理、個人中心資料管理、用戶報警定位跟蹤與信息統計；具有管理員信息修改與權限管理等功能?？梢绘I開啟和關閉所有設備，可單獨控制每臺設備的開關。
4)后臺系統：包含賬號管理、設備管理、報修管理、用戶管理，設備管理：
①包含監控管理：實時視頻監控每個教室，可一鍵預覽所有設備的在線和運行情況，分析設備使用率及運行時間！
②包含設備節點：可顯示設備所在位置、編碼名稱、掛載情況、用戶編輯、用戶查詢等。報修管理：用戶可進行遠程報修，反應設備故障信息，編輯報修情況，后臺可進行遠程維護，及時跟進，以有效解決用戶設備維護。用戶管理：可連通手機號，對賬戶進行一對一的安全加密，實名認證，防止賬戶泄密、防盜，現場數據連接云平臺后臺數據庫管理。
現場需對功能逐一演示，提供有效、權威的證明文件，證實該產品的可靠、安全、合法性。
三、設備結構功能
▲設備由實訓屏（內置電源）、實訓桌（含鍵盤）、儲物柜三大部分組成。鋼制表面經高溫噴塑處理，美觀大方且有效起到防銹絕緣的作用；電源箱的布局依次為電源保護裝置、電源指示裝置、電源輸出；實訓桌左側安裝有角度可以調節的嵌入式的考核平臺1張，所有元器件均采用端子引出，學生接線只需在端子上進行接線，可以有效的保護元器件，轉接端子采用接插兩用端子排，方便與元器件和實訓電源屏的連接，右側裝有網孔板一塊，角度可調嵌入式安裝；實驗桌底部裝有至少4個導向輪，方便設備移動；儲物柜采用標準結構和抽屜式，用于存放工具以及實訓資料。電腦通過可調節電腦支架安裝于電源屏的上方。
四、設備可完成的典型實訓項目舉例
1.電動機點動與連續轉動電路連接實訓；
2.按鈕聯鎖的電動機正、反轉電路連接實訓；
3.接觸器聯鎖的電動機正、反轉電路連接實訓；
4.接觸器和按鈕雙重聯鎖的電動機正、反轉電路連接實訓；
5.兩地控制的電動機控制電路的安裝；
6.電動機定子繞組串聯電阻啟動控制電路連接實訓；
7.按鈕切換的Y－△啟動控制電路的連接實訓；
8.電動機半波整流能耗制動控制電路連接實訓；
9.電動機全波整流能耗制動控制電路連接實訓；
10.電動機反接制動控制電路連接實訓；
11.電動機順序啟動控制電路連接實訓；
12.電動機定時運轉控制電路連接實訓；
13.PLC控制的三相異步電動機正反轉控制
14.PLC控制的三相異步電動機Y-△啟動控制
15.PLC控制的三相異步電動機降壓啟動控制
16.PLC控制的三相異步電動機能耗制動控制
17.變頻器功能參數設置與操作
18.變頻器報警與保護功能
19.多段速度選擇變頻調速
20.外部端子點動控制
21.控制電機正反轉運動控制
22.控制電機運行時間操作
23.瞬間停電變頻器參數設定
24.外部電壓變頻調速
25.外部電流變頻調速
26.三相異步電動機的變頻開環調速
27.PLC控制變頻器調速
五、電氣自動化設備安裝與維修實訓考核設備的配置
序號 | 名稱 | 單位 | 數量 | 備注 |
1 | 電氣裝配實訓裝置 | 臺 | 1 | 外形尺寸：1200mm×850mm×1000mm（±10mm）； 材 料：鋼結構；符合國家相關環保要求； 輸入電壓：AC 380 V±10% 50 Hz 三相五線； 容 量：＜1.5 kVA； |
2 | 電氣元件 | 套 | 1 | 配套 |
3 | 實訓電機 | 臺 | 1 | 三相異步電動機 （380V，單速） PN(W):60、nN(r/min):1400、 UN(V)：三相 AC 380 IN(A):0.33、連接組別：△/Y |
臺 | 1 | 三相異步電動機（380V，單速帶離心開關） PN(W):60、nN(r/min):1400、UN(V):三相 AC 380 IN(A):0.33、連接組別：△/Y |
4 | 實訓用線 | 套 | 1 |
|
5 | 常用工具 | 套 | 1 | 一字螺絲刀、十字螺絲刀、斜口鉗、剝線鉗、壓線鉗 |
6 | 網孔板 | 塊 | 1 | 斜面嵌入式設計，545×465mm 用于學生實訓安裝電氣元件、實訓內容的自主創新、實訓內容擴展升級； |
7 | 工具箱 | 個 | 1 | 配套 |
8 | 實驗說明書 | 套 | 1 | 指導學生實訓 |
六、電氣考核平臺電氣安裝板
序號 | 名稱 | 規格型號 | 單位 | 數量 |
1 | 空氣開關 | DZ47-60 C16 4P | 只 | 1 |
2 | 熔斷器座 | RT18-32 3P | 個 | 1 |
3 | 熔斷器座 | RT18-32 2P | 個 | 1 |
4 | PLC主機 | FX3U-48MR | 臺 | 1 |
5 | PLC下載線 | USB-SC09 | 條 | 1 |
6 | 變頻器 | FR-D720S 0.4KW | 臺 | 1 |
7 | 交流接觸器 | CJX2-0910 AC220V | 個 | 5 |
8 | 輔助觸頭 | F4-22 | 個 | 3 |
9 | 空氣延時觸頭 | F5-T2 | 個 | 2 |
10 | 行程開關 | YBLX-19/001 | 個 | 2 |
11 | 熱過載繼電器 | NR2-25 0.63-1A | 個 | 2 |
12 | 按鈕盒 | BX3-22 | 個 | 2 |
13 | 按鈕開關 | LA38-11BN 22mm 黃 | 個 | 1 |
14 | 按鈕開關 | LA38-11BN 22mm 綠 | 個 | 1 |
15 | 按鈕開關 | LA38-11BN 22mm 紅 | 個 | 1 |
16 | 電源指示燈 | AD16-22DS 220V 22mm 黃 | 個 | 1 |
17 | 電源指示燈 | AD16-22DS 220V 22mm 綠 | 個 | 1 |
18 | 電源指示燈 | AD16-22DS 220V 22mm 紅 | 個 | 1 |
19 | 接插兩用接線端子 | 18位 | 套 | 1 |
20 | 通用導軌 |
| 米 | 1.5 |
21 | 接地端子 |
| 條 | 1 |
22 | 線槽 | 30×30mm | 米 | 4.5 |
